Den D1 Mini Kraken – een Allzweck Sensor

Mam erschénge vun den ESP8266 baséierten IoT  Apparater boomt de Marché mat den DIY Sensoren. D’Sensore kritt ee quasi fir e puer Cent, a quasi all Beräich ass ofgedeckt fir den Hausgebrauch.

Kombinéiert mat der Firmware “Tasmota” erlaabt et engem einfach an ouni grousse Käschtepunkt ee Sensor hierzestellen.

Den D1 Mini vu Wemos ass ee vun dësen ESP8266 baséierten IOT Apparater a stellt 1 IO (Input/Output) pins zur Verfügung déi ee gläichzäiteg benotze kann.

An dësem Projet hunn ech 4 Sensoren un engem D1 Mini a Betrib:

• DHT-11 fir Temperatur an Loftfiichtegkeet
• HC-SR04 fir Distanz
• YF-S201 fir Waasserzoufloss
• HR-SR501 Infrarout Beweegungs Melder

D’Bild wat sech ergëtt wann alles ugeschloss ass huet mech un een Tëntefësch erënnert, dohier de Projet’s Numm Kraken

Waat brauch een?

Hardware

• D1 Mini
• USB TTL Adapter (néideg fir Tasmota Firmware opzepillen)
• Triple Base Shield (fir genuch Pinouts ze hun)
• E puer Mini Jumper Kabel
• Temperatur an Loftfichtegkeets Sensor
• Waasserzoufloss Miesser
• Distanz Miesser
• Beweegungs Melder
• eventuell nach wéider Sensoren:
  • Schall Sensor
  • Hellechkeet Miesser
  • Loftqualitéit:
    • CO2 Melder
    • Gas Melder
    • Partikel Sensor

All dëst Material fënnt e bëlleg op eBay a bei Aliexpress, oder wann et sollt méi schnell sinn (an deementspriechend och e bëssi méi Kaschten) bei makershop.de

Software

• Tasmota Firmware
• MQTT Broker fir Donnéeë vun de Sensor z’empfänken
• Eng Arduino IDE fir den Tasmota opzespillen
• E Browser 😉

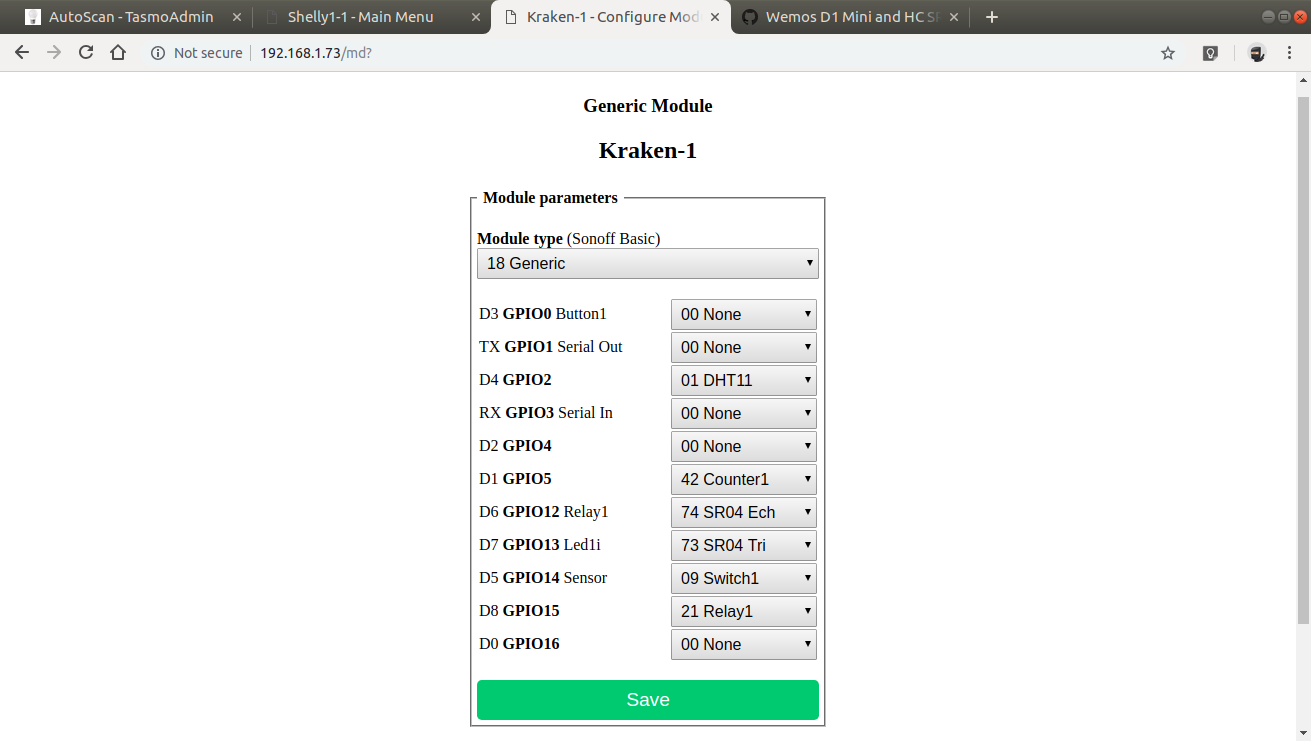

Fir d’Installatioun an d’Konfiguratioun vum Tasmota kann een nëmmen op den exzellenten Wiki vum Projet verweisen.

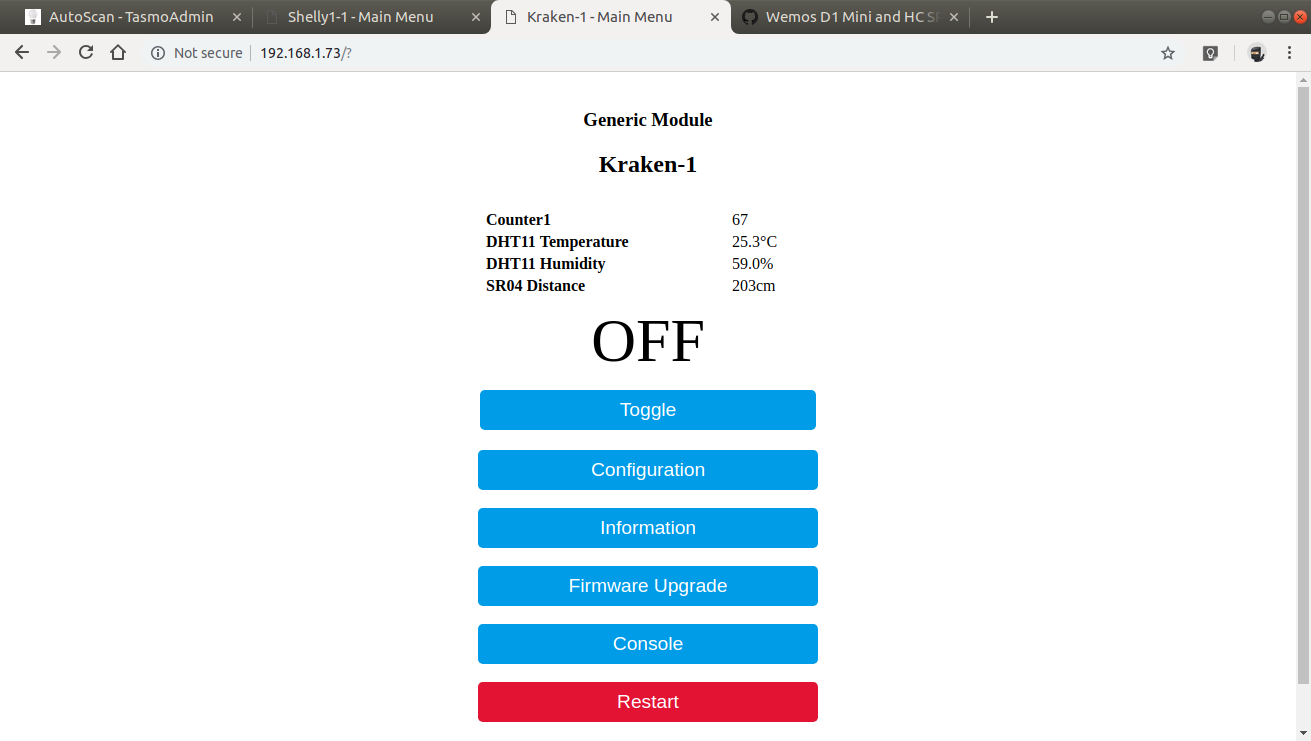

Am Beispill hei uewen :

• Counter (67 Impulser) = Waasserzoufloss (450 Impulser = 1L)
• DHT11 = Temperatur & Loftfiichtegkeet
• SR04= Distanz an cm
• OFF = Keng Beweegung registréiert.

An dann?

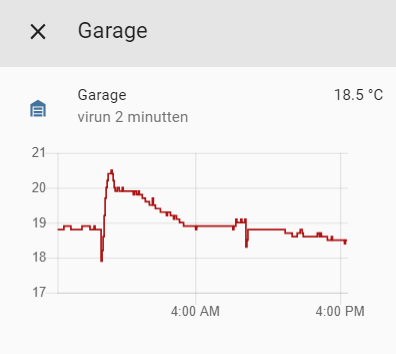

Vue que dass Tasmota alles un een MQTT Broker schéckt stinn engem vill Méiglechkeeten zur Verfügung. Den Home Assistant zum Beispill visualiséiert d’Temperaturen vun engem DHT11 Modul wéi follegt:

- platform: mqtt
  state_topic: 'tele/garage/SENSOR'
  availability_topic: 'tele/garage/LWT'
  payload_available: Online
  payload_not_available: Offline
  name: 'Garage Temperature'
  unit_of_measurement: '°C'
  value_template: '{{ value_json.DHT11.Temperature }}'
  device_class: temperature
  force_update: true

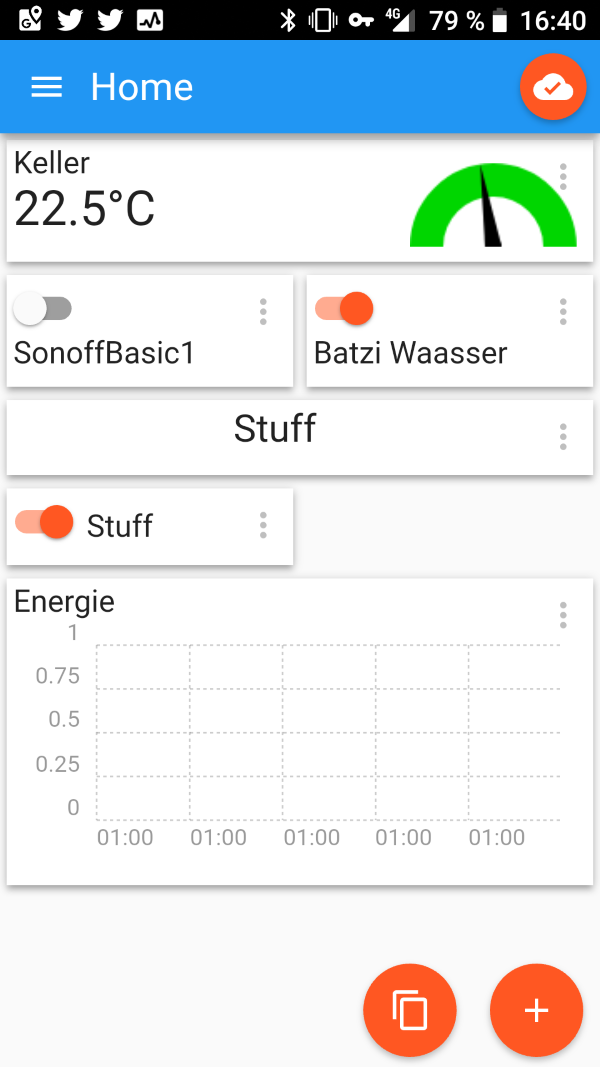

Et kann een och ee MQTT Client fir de Smartphone benotze fir sech d’Wäerter vun de Sensoren uweisen ze loossen:
